Surface Treatment · Shower Head

가공 결 그대로 받아,
공정에 바로 넣을 표면으로 출고합니다

Shower Head 등 반도체 장비 부품의 비드 블라스팅(오토샌딩)과 정밀 세정을 한 곳에서 처리합니다. 부품을 직접 가공하시는 고객사는 표면처리 구간만 맡기시면 됩니다.

Ra 0.4~1.0
구현 가능 조도 Ra (㎛, 글라스 비드 계열)
2
오토샌딩(로봇) 설비 (대)
5
매뉴얼 Bead 설비 (대)
1,000
정밀 세정 Clean Room (급)
Why It Matters

Shower Head 표면이 공정 품질을 좌우하는 이유

Shower Head(가스 분배판)는 증착·식각 챔버 상부에서 수백~수천 개의 미세홀로 공정 가스를 웨이퍼 위에 고르게 분사하는 부품입니다. 플라즈마 장비에서는 상부 전극 역할도 하기 때문에, 표면 상태가 곧 공정 품질로 이어집니다.

미세홀 막힘

홀 하나가 막혀도 가스 분포가 달라져 막 두께가 불균일해집니다. 블라스팅 후 홀 속에 잔류 미디어를 남기지 않는 것이 핵심입니다.

균일한 표면 조도

표면 조도가 부위마다 다르면 증착막의 부착 상태가 달라지고, 떨어져 나온 막은 파티클이 됩니다.

파티클·금속 오염

웨이퍼 결함의 직접 원인입니다. 소재에 맞는 미디어 선택과 처리 직후 세정이 함께 관리되어야 합니다.

형상 유지

플랜지 단차와 가장자리까지 고르게 처리하면서도, 부품 형상에는 영향을 주지 않아야 합니다.

표면처리 위탁 공정 흐름

입고부터 출고까지 한 곳에서, 모델별로 정해진 조건으로 처리합니다

1
입고 검사
Incoming
›
2
조건 설정
모델별 조건표
›
3
오토샌딩
Bead Blasting
›
4
정밀 세정
Cleaning
›
5
측정·검사
Ra 측정
›
6
포장·출고
Shipping
Why HRTech

에이치알테크에 맡기시면 달라지는 점

설비 투자와 환경·안전 관리 부담 없이, 필요한 물량만큼 균일한 품질로 처리합니다

오토샌딩(로봇 샌딩) 2대

노즐 거리·압력·이송속도를 프로그램으로 고정해, 작업자가 바뀌어도 같은 표면 조도(Ra)를 재현합니다.

샌딩 직후 정밀 세정까지 한 곳에서

잔류 미디어와 분진을 같은 공간에서 곧바로 제거해, 이송 중 재오염과 공정 간 책임 소재 문제가 없습니다.

소재별 미디어 라인 분리

소재별로 미디어 라인을 분리 운용하고 라인 세척 절차를 문서화해 교차오염을 차단합니다.

모델별 조건표·성적서 제공

모델별 처리 조건을 문서로 관리하고, 로트별 측정값을 성적서로 함께 보내드립니다.

설비 투자 없이 필요한 만큼

물량이 일정하지 않아도 사용하신 물량만큼만 비용이 발생합니다.

환경·안전 관리 부담 감소

분진이 발생하는 블라스팅 공정을 분리하면 국소배기·집진·작업환경측정 등의 관리 부담이 사내에서 줄어듭니다.

Before & After

처리 전·후 비교

선반 가공 결과 광택 얼룩이 남은 입고 상태에서, 미세홀 주변과 단차까지 균일한 무광 표면으로 출고했습니다.

처리 사례

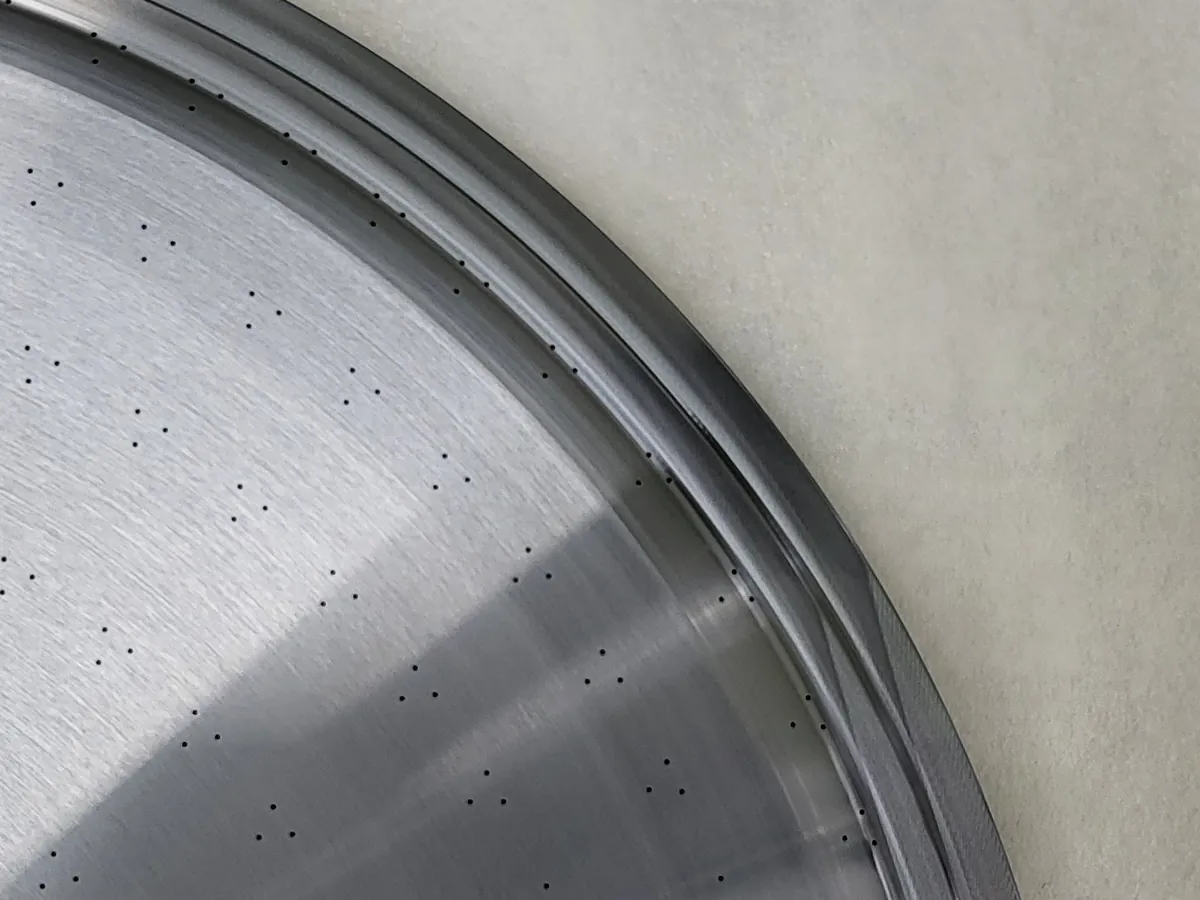

BEFORE
Shower Head 표면 접사 — 입고 (가공 결)
VS

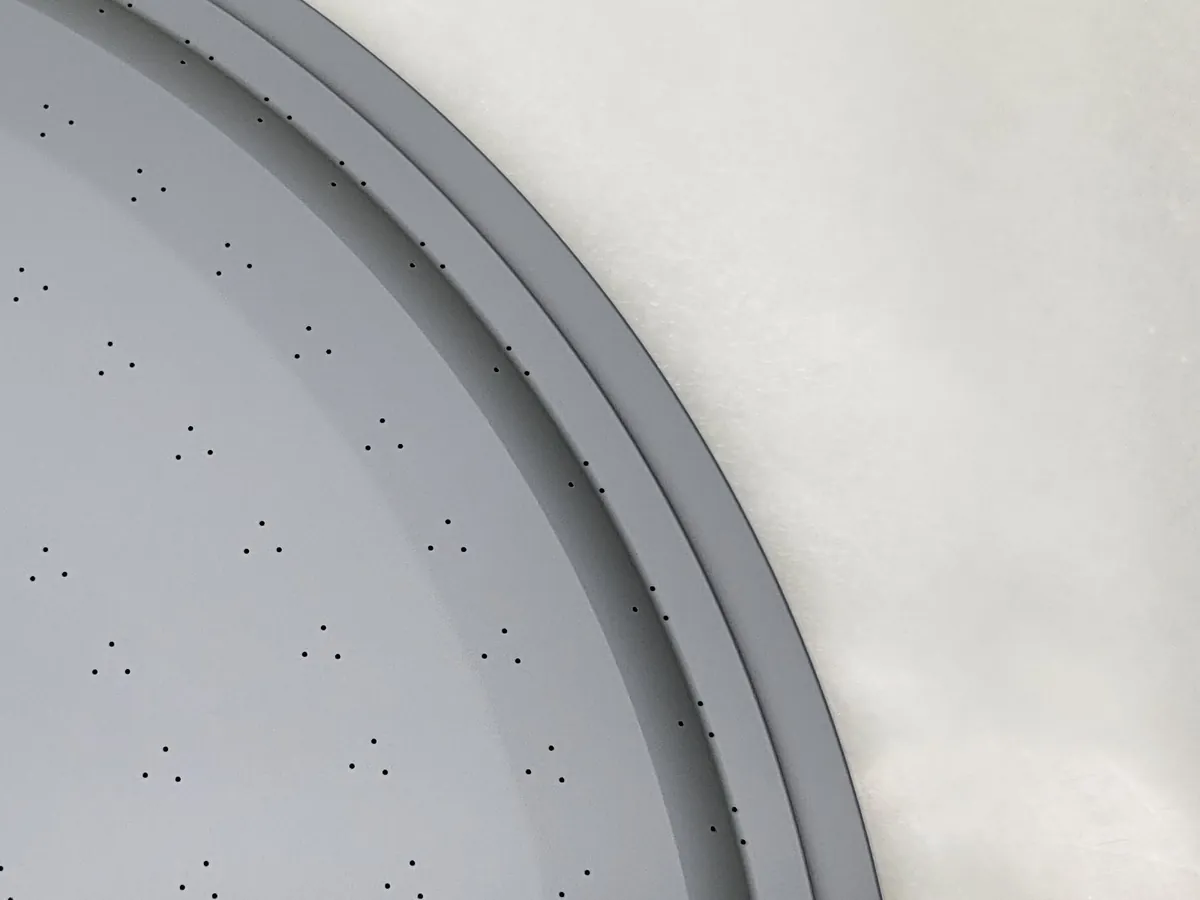

AFTER
Shower Head 표면 접사 — 출고 (비드 블라스팅 후)
Surface Close-up Bead Blasting

※ 고객사 설계 보호를 위해 부품 일부만 확대해 공개합니다.

Parts

처리 가능 부품

식각·증착 장비의 소모성 부품 전반을 처리합니다. 형상과 소재를 알려주시면 처리 가능 여부를 확인해 드립니다.

Shower Head Focus Ring Electrode Heater Block Susceptor
FAQ

자주 묻는 질문

표면처리 공정만 분리해서 위탁할 수 있나요?

가능합니다. 부품을 직접 가공하시는 고객사께서 샌딩(비드 블라스팅)과 정밀 세정 구간만 저희에게 맡기시는 형태로 거래가 이루어집니다.

특히 샌딩 직후 잔류 미디어와 분진을 같은 공간에서 곧바로 세정으로 제거하기 때문에, 두 공정을 각각 다른 업체에 맡길 때 발생하는 이송 중 재오염과 책임 소재 문제가 생기지 않습니다.

Shower Head, Focus Ring, 전극, 히터블록, 서셉터 등 식각 소모성 부품 전반을 처리합니다.

작업자가 바뀌어도 같은 표면 품질이 나오나요?

표면 균일도는 수작업에서 작업자 숙련도에 크게 좌우됩니다. 에이치알테크는 로봇 샌딩기 2대를 운용하여 노즐 거리·압력·이송속도를 프로그램으로 고정합니다.

사람이 바뀌어도 같은 조건이 재현되므로 표면 조도(Ra)의 산포가 작습니다. 요청하시는 조도 범위에 맞춰 조건을 설정하고, 로트별 측정값을 성적서로 함께 보내드립니다. 글라스 비드 계열 기준 Ra 0.4~1.0㎛ 범위로 구현할 수 있습니다.

부품 형상이 복잡하거나 국소 부위만 처리해야 하는 경우에는 매뉴얼 Bead 5대로 대응합니다.

SiC 부품에 금속 오염이 남을 우려는 없나요?

중요한 지적입니다. 소재에 맞지 않는 미디어를 사용하면 미디어 성분이 표면에 박혀 이후 공정에서 금속 오염으로 검출될 수 있습니다.

에이치알테크는 소재별 미디어 라인을 분리 운용하고 라인 세척 절차를 문서화하여 교차오염을 차단합니다. 처리 후에는 Clean Room 1,000급 환경에서 정밀 세정을 거쳐 잔류 입자를 제거하고, 세정 전후 데이터를 함께 제공합니다.

표면처리 위탁 질문 6개 모두 보기 →

Shower Head 표면처리, 맡겨 보세요

부품 형상·소재·수량을 알려주시면 처리 조건과 견적을 안내해 드립니다.

도면이나 부품 사진은 [email protected]로 보내 주시면 함께 검토합니다. 영업일 기준 1일 이내 회신드립니다.
